QGXI 系列微型气缸

    ▲图形符号： ▲产品型号注释

    ▲技术参数：
    　　工作压力范围：0.15-0.8MPa
    工作温度：-10～80℃
    工作介质：经过净化带油雾的压缩空气
    ▲产品特色：
    　　该产品一般用于低功率的控制系统中，单活塞杆，活塞双向作用。小型、轻量、性能先进。螺纹连接可拆式结构，便于维修，安装形势多，应用范围广，安装尺寸符合ISO国际标准。
    ▲外形尺寸图表：

    ▲表：
    型号
    代号
    L
    L1
    L2
    L
    XC
    AM
    e
    D1
    D2
    D3
    d
    kk
    d2
    d3
    BE
    EW
    QGXI12*S
    98
    44
    32
    9
    75
    16
    22
    18
    22
    25.4
    6
    M6
    M5
    6
    M16*1.5
    12
    QGXI16*S
    105
    51
    39
    9
    82
    16
    22
    22
    25
    25.4
    6
    M6
    M5
    6
    M16*1.5
    12
    QGXI20*S
    123
    59
    43
    12
    95
    20
    28
    25
    30
    34.6
    10
    M8
    M10*1
    8
    M22*1.5
    16
    QGXI25*S
    134
    64
    48
    12
    104
    22
    30
    30
    34
    34.6
    10
    M10*1.25
    M10*1
    8
    M22*1.5
    16
    QGXI32*S
    134
    62
    46
    13
    103
    22
    30
    35
    41
    47.3
    12
    M10*1.25
    M10*1
    10
    M30*1.5
    18
    [NextPage]

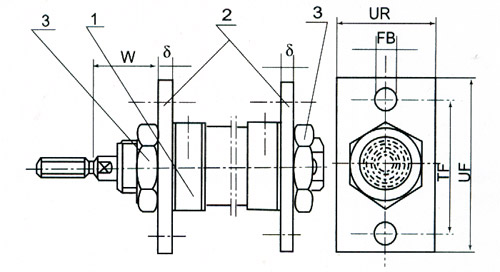

    ▲MF1 MF2 前、后法兰安装：
    ▲表一： 单位：mm
    配用微型气缸型号QGX
    W
    δ
    TF
    UR
    FB
    UF
    QGX I 12*S
    18
    4
    40
    30
    5.5
    55
    QGX I 16*S
    QGX I 20*S
    19
    5
    50
    40
    6.6
    70
    QGX I 25*S
    20
    8
    50
    40
    6.6
    70
    QGX I 32*S
    20
    8
    65
    50
    8.6
    82

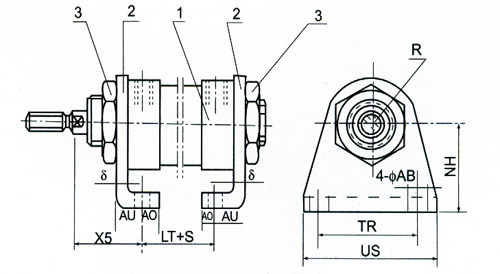

    ▲MS1 脚架安装： 单位：mm
    配用微型气缸型号
    XS
    LT
    AU
    AO
    NH
    TR
    US
    AB
    R
    δ
    QGX I 12*S
    32
    24
    14
    7
    20
    32
    47
    5.5
    13
    4
    QGX I 16*S
    32
    31
    14
    7
    20
    32
    47
    5.5
    13
    4
    QGX I 20*S
    36
    35
    17
    8
    25
    40
    55
    6.6
    17
    5
    QGX I 25*S
    40
    40
    17
    8
    25
    40
    55
    6.6
    17
    5
    QGX I 32*S
    44
    30
    22
    10
    32
    42
    60
    8.6
    24
    6
